Представлена модифицированная методика расчета ресурса высокоскоростных шарикоподшипников, разработанная специально для ответственных судовых энергетических установок, где работа на повышенных оборотах является типичным режимом. Классические методы расчета, основанные на теориях Герца и Палмгрена – Лундберга (стандарт ISO 281:2007), не в полной мере учитывают инерционные и центробежные эффекты, которые становятся доминирующими при высоких скоростях вращения, что приводит к значительному завышению прогнозируемого срока службы. Предлагаемая методика интегрирует в формулу ISO 281:2007 три корректирующих коэффициента, учитывающих инерционную нагрузку, скорость вращения и инерционное давление в точке контакта. Модель также включает уточненное описание трения с учетом эффекта Стрибека и вязкостных свойств смазки. Показано, что пренебрежение инерционными поправками приводит к завышению расчетного ресурса до 25 % на номинальном режиме и до 400 % при двукратном превышении скорости. Методика выделяет три зоны безопасности подшипника в зависимости от отношения рабочей скорости к номинальной, что особенно важно для планирования технического обслуживания судовых агрегатов. Предложенный подход обеспечивает переход от эмпирических оценок к физически обоснованному прогнозированию надежности, что является критическим для обеспечения безотказной работы редукторов, турбин и других высокоскоростных узлов современного судового оборудования. Дальнейшие исследования могут быть направлены на адаптацию модели к конкретным типам подшипников и условиям их работы в составе судовых систем с учетом нагрузок, характерных для морской эксплуатации, а также на разработку конкретных улучшений конструкции подшипников качения для сглаживания представленных эффектов.
подшипники качения, высокие скорости вращения, коэффициент надежности, контактные напряжения, динамическая модель, ресурс подшипника
Введение
Современные методы расчета подшипников качения основаны на теориях Герца и Палмгрена – Лундберга, представленных в работах по их модернизации [1, 2], широко используются для различных прикладных применений и заложены в основу современных стандартов, например ISO 281:2007 [3]. Однако, как подтверждают результаты исследований [4–6], с ростом скоростей вращения в авиационных, энергетических и других ответственных агрегатах традиционно считавшиеся второстепенными инерционные и центробежные эффекты начинают доминировать, приводя к существенному перераспределению нагрузок в телах качения.
Согласно исследованию тел качения и верчения в работах [7, 8], инерционные поправки в подшипниках можно интерпретировать не как изолированные силовые факторы, а как проявление общей нелинейной динамики системы «тело качения – дорожка – смазочный слой», где сухое трение и эффект Стрибека (выявленные в экспериментах с волчком) играют критическую роль наряду с центробежными силами.
Существующие комплексные динамические модели [9–11], хотя и учитывают эти факторы, зачастую слишком громоздки для инженерного прогнозирования ресурса в условиях изменяющихся режимов работы. В связи с этим актуальной является задача разработки адаптированной методики расчета, которая, базируясь на классическом подходе [1–3], интегрировала бы поправки на инерционную нагрузку, изменение трения и теплового режима, оставаясь удобной для практического применения.
Целью настоящей работы является разработка и верификация модифицированной методики расчета ресурса высокоскоростных шарикоподшипников, основанной на комплексном учете инерционных возмущений и нелинейных эффектов трения, аналогичных выявленным при исследовании динамики роторных систем.
Материалы и методы исследования
В рамках исследования была разработана и применена усовершенствованная методика расчета контактных напряжений, трения и долговечности шарикоподшипников, работающих в условиях высоких скоростей вращения, с учетом инерционных и центробежных эффектов. Методика построена на модификации классической теории контактных напряжений Герца и ее модификации, основанной на ранее проведенных экспериментальных исследованиях [7, 8].
Верификация предложенной модифицированной методики и численные расчеты выполнены для типового представителя высокоскоростных подшипников качения – шарикоподшипника радиального однорядного № 206 (ГОСТ 8338-75), масса тела качения mi = 0,01 кг, радиус дорожки качения наружного кольца R = 30 мм, количество тел качения Z = 9, номинальная угловая скорость ωном = 300 рад/с. Выбор данного типоразмера обусловлен его широким применением в судовых вспомогательных механизмах.
Контактные напряжения и критическая угловая скорость определялись с учетом динамических поправок. Для прогнозирования ресурса была модифицирована стандартная формула ISO 281:2007 путем введения трех корректирующих коэффициентов, учитывающих инерционную нагрузку, скорость и инерционное давление. Адаптация модели к конкретным условиям обеспечивалась процедурой экспериментальной корректировки коэффициентов. Значимость инерционных эффектов подтверждена сравнительным анализом с классическими методами в широком диапазоне скоростей вращения.
Математическая модель
Расчет контактных напряжений в точке контакта может быть проведен согласно теории Герца [1]. Для этого выведена эквивалентная нагрузка в точке контакта тела качения с учетом инерционной нагрузки:
где X, Y – коэффициенты преобразования радиальной и осевой нагрузки в эквивалентную; Fr, Fa – радиальная и осевая нагрузки, Н; mi – масса тела качения, кг; Ri – текущий радиус вращения, м; ω – угловая скорость, рад/с; ωном – номинальная угловая скорость, рад/с; vотн – относительная скорость тела качения, м/с; kинерц – коэффициент инерционности.
Уточненная модель учитывает трение качения с учетом вязкой составляющей по смазке и эффект Стрибека по [7], а также инерционные нагрузки:
где ξкач, ξвяз, ξстриб, ξинерц – коэффициенты трения качения, трения вязкого в смазке, трения от эффекта Стрибека и трения от инерционных нагрузок;
– приведенный радиус кривизны; β1, β2 – экспериментальные коэффициенты адаптации под конкретные условия работы; hmin – минимальная толщина смазывающей пленки; v – скорость окружная, м/с; Ф – режим работы подшипника относительно критической угловой скорости; αs = 0,028, βs = 0,012 с/рад, γs = 3,5 · 10−10 м²/Н – коэффициенты поправочные экспериментальные; Ac – площадь контакта по Герцу, м2; Id – момент инерции шарика; δ – коэффициент динамичности.
Контактные напряжения получены с учетом инерционных поправок и на основании (1), (2):
где Φраспр – коэффициент распределения; ε – полный эллиптический интеграл второго рода;
– приведенный модуль Юнга; k = a/b – параметр эллиптического контакта.
В стадии эллиптического контакта наблюдается максимальная диссипация и износ, что также выносит вопрос о расчете критических параметров, прежде всего критической угловой скорости:
где ωкрит0 – базовая критическая угловая скорость без учета инерционных поправок, рад/с; km – критерий влияния массы; kξ – критерий влияния трения.
Мощность трения с учетом (1)–(4) может быть получена с целью необходимости теплового расчета подшипника:
где Zэфф = 0,9Z – эффективное число тел качения; αтепл – коэффициент теплоотдачи охлаждающей поверхности, Вт/(м2 · К); Аохл – площадь охлаждаемой поверхности, м2; αинтенс – коэффициент интенсификации теплообмена.
Вязкостно-температурная зависимость при этом имеет вид:
На основании полученных результатов может быть спрогнозирован ресурс подшипника и коэффициент надежности, по ISO 281:2007 [3]:
где k1 – коэффициент инерционной нагрузки; k2 – коэффициент скорости; k3 – коэффициент инерционного давления; k4 – коэффициент трения (изменение режима смазки и рост потерь):
где α1, α2, α3, α4 – калибровочные коэффициенты.
Выбор мультипликативной формы для (5) для корректирующих коэффициентов k1, k2 и k3 обусловлен предположением о независимости влияния рассматриваемых физических факторов (инерционной нагрузки, скорости вращения и инерционного давления) на ресурс подшипника. Центробежные силы (учитываемые k1), диссипация энергии (k2), контактное давление (k3) и изменение режима смазки (k4) представляют собой независимые физические механизмы, каждый из которых вносит свой вклад в повреждаемость материала. В рамках линейной механики накопления повреждений (гипотеза Палмгрена – Майнера) итоговый ресурс определяется произведением поправок, что подтверждается структурой стандартной формулы ISO 281:2007. Альтернативные формы связи (например, аддитивная) не имеют физического обоснования для данного набора факторов, т. к. отсутствие одного из них обнуляет ресурс, что адекватно отражает реальность (приближение любого из коэффициентов к нулю показывает невозможность работы подшипника).
Для адаптации модели под конкретный расчет требуется экспериментальная корректировка коэффициентов для учета влияния возмущений. Корректировка коэффициентов имеет вид:
где αi – коэффициент чувствительности (или весовой коэффициент) для i-го параметра; Dэксп – экспериментально измеренное значение параметра; Dтеор – теоретическое значение параметра, под параметром в первую очередь понимается отклонение деформации тела качения.
Сравнение с классической теорией и значимость в подшипниках разного масштаба приведено на рис. 1; влияние инерционных поправок на реальный ресурс подшипника и влияние каждого фактора – на рис. 2.

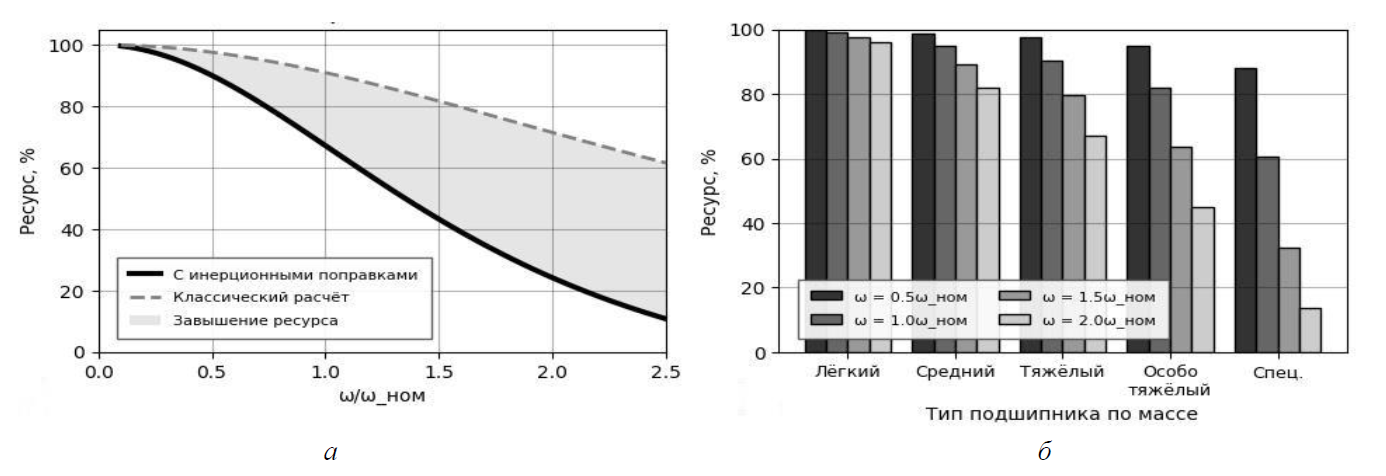

Рис. 1. Сравнение модернизированного расчета с классическим (а) и влияние массы подшипника по сериям (б) (масса тел качения по отношению к подшипнику № 206 по сериям: легкая – 0,1; средняя облегченная – 0,5; средняя базовая – 1,0; тяжелая – 2,0; особо тяжелая – 5,0)
Fig. 1. Comparison of the upgraded calculation with the classical one (a) and the bearing mass effect by series (б) (mass of rolling elements in relation to bearing No. 206 by series: light – 0.1; medium-light – 0.5; average basic – 1.0; severe – 2.0; especially severe – 5.0)
Анализ представленных графиков подтверждает, что инерционные эффекты, традиционно считавшиеся второстепенными, становятся доминирующим фактором, определяющим долговечность узла на высоких частотах вращения. Уже при превышении скорости в 70 % от номинальной (ω > 0,7ωном) классические методы расчета, такие как формула Палмгрена, начинают систематически и существенно завышать прогнозируемый ресурс, что может привести к неожиданным отказам ответственных механизмов.

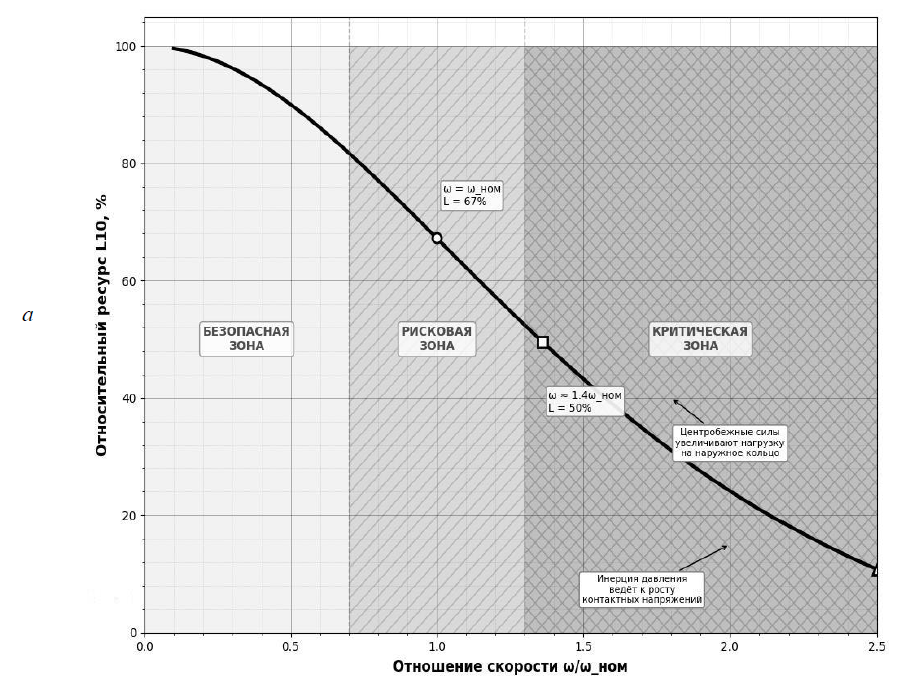

На представленном графике (рис. 2, а) четко выделяются три зоны безопасности, определяемые отношением рабочей скорости к номинальной. Безопасная зона (ω < 0,7ωном) характеризуется плавным снижением ресурса и минимальным влиянием инерции. Рисковая зона (0,7 ≤ ω / ωном < 1,3) демонстрирует резкое, почти линейное падение кривой, где ресурс сокращается с 85 до 40 %. Именно здесь центробежные силы и инерция давления начинают кардинально перераспределять нагрузки в контакте. Критическая зона (ω ≥ 1,3ωном) отмечена катастрофическим спадом кривой, где при скорости в 1,5 раза выше номинальной сохраняется менее половины (около 40–45 %) от расчетного ресурса, а при двукратном превышении – лишь 10 %.
Падение ресурса объясняется не одним, а совокупностью четырех физических механизмов, действующих по мультипликативному закону. Наиболее значимым является влияние центробежных сил (компонент k1), которые увеличивают радиальную нагрузку на наружное кольцо. Скоростная поправка (k2) отражает рост диссипации энергии, а инерция давления (k3) приводит к росту контактных напряжений в зоне взаимодействия тел качения с дорожкой. Наконец, компонент трения (k4) учитывает изменение режима смазки и рост потерь. Их синергетическое взаимодействие приводит к тому, что даже при номинальной скорости совокупный поправочный коэффициент составляет около 0,75.

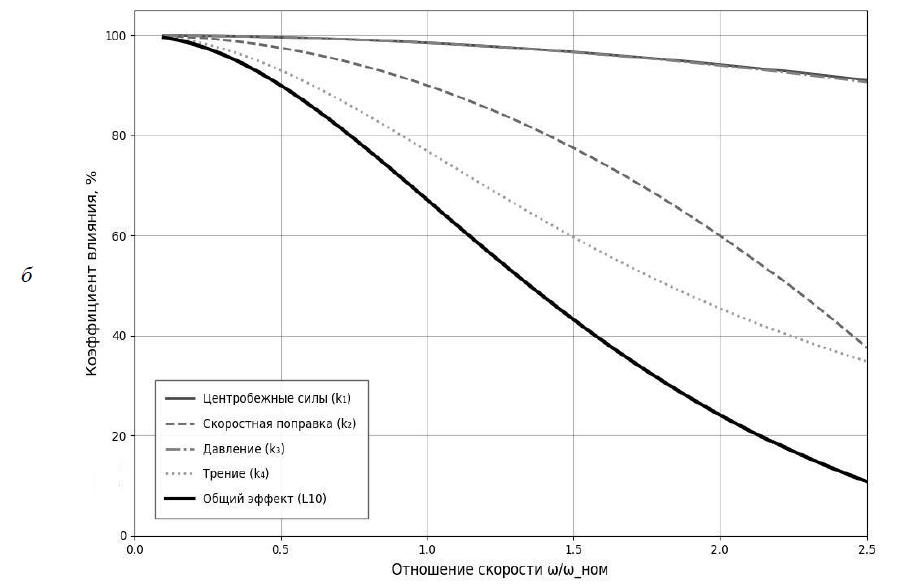

Рис. 2. Влияние инерционных поправок на ресурс подшипника (а) и на ресурс каждого компонента (б)
Fig. 2. The effect of inertial corrections on the bearing life (a) and on the life of each component (б)
Заключение
Проведенное исследование подтвердило, что инерционные и центробежные эффекты становятся основным фактором, определяющим долговечность подшипников качения при высоких скоростях вращения, что особенно актуально для судовых энергетических установок, работающих в экстремальных условиях. Пренебрежение этими эффектами, как доказало сравнение с классической моделью, ведет к завышению расчетного ресурса – на 25 % на номинальном режиме и до 400 % при двукратном превышении скорости.
Внедрение предложенных трех корректирующих коэффициентов (инерционной нагрузки, скорости и инерционного давления) в расчетную формулу ISO 281:2007 обеспечивает переход от эмпирических оценок к физически обоснованному прогнозированию надежности. Выделение трех зон безопасности (безопасной, рисковой и критической) на основе отношения рабочей скорости к номинальной дает инструмент для оценки состояния подшипниковых узлов и планирования периодического ремонта.
Разработанная методика, учитывающая комбинированное влияние центробежных сил, роста диссипации энергии, увеличения контактных напряжений и изменения режима смазки, позволяет прогнозировать ресурс высокоскоростных подшипников в составе судовых редукторов, турбогенераторов, насосных агрегатов и других ответственных механизмов. Это способствует повышению общей надежности судовых установок, оптимизации межремонтных интервалов и снижению рисков отказов. Дальнейшие исследования могут быть направлены на адаптацию модели к конкретным типам подшипников и условиям их работы в составе судовых систем с учетом нагрузок, характерных для морской эксплуатации.
