Рассматривается проблема диспетчеризации данных при взаимодействии с внешними носителями информации, такими как USB-носители, широко используемых организациями и частными лицами. Важность темы обусловлена высокими рисками нарушения информационной безопасности, связанными с переносом конфиденциальных данных вне контролируемой среды. Приводятся статистические данные исследований и аналитические отчеты, согласно которым наиболее распространенным способом утечки корпоративных данных являются именно съемные накопители. Описаны существующие подходы к решению проблемы управления потоками данных, включая организацию однонаправленных каналов передачи информации и специализированные программно-аппаратные комплексы. Рассматриваются методы защиты, применяемые в современных системах, такие как аутентификация пользователей и контроль доступа к устройствам. Отмечается недостаток удобства и эффективности большинства существующих решений, приводятся конкретные недостатки коммерческих продуктов. Приводится сравнительная характеристика рыночных аналогов, демонстрирующая недостаточную поддержку необходимых функций современными промышленными образцами. Детально изложено программное обеспечение комплекса, расписаны процедуры передачи и фильтрации данных, принципы аутентификации и протоколы обмена информацией. Обосновывается необходимость разработки универсального программно-аппаратного комплекса, способного эффективно управлять передачей данных с внешнего носителя на защищенные рабочие места с обеспечением максимальной защиты от несанкционированного доступа и утечек данных. Особое внимание уделено архитектуре комплекса, включающей клиентскую и серверную части, подробно рассмотрены их функции и алгоритмы работы. Представлена подробная структура предлагаемого комплекса, указаны ключевые компоненты, такие как модули фильтрации, аутентификации и аудита. Подчеркиваются преимущества разработанной архитектуры, позволяющие обеспечить надежную и удобную работу с данными даже в крупных организациях. Исследуется функциональность клиентской и серверной сторон, предложены способы интеграции системы в современные ИТ-инфраструктуры.
управление потоками данных, съемные носители, диспетчеризация данных, программно-аппаратный комплекс
Введение
В современном мире цифровизации хранение и передача данных становятся важнейшими аспектами информационной деятельности организаций и частных лиц. Одним из наиболее распространенных инструментов хранения и обработки информации являются USB-флеш-накопители, обладающие удобством, компактностью и доступностью. Однако именно эта простота обращения нередко становится причиной серьезных угроз информационной безопасности. Еще в 2020 г. исследование компании SearchInform показало, что самым распространенным каналом утечки корпоративной информации являются флэш-накопители – 68 % случаев от общего числа утечек данных ограниченного доступа, – что ставит под сомнение обеспечение качественной работы в области управления данными. Исследование основано на результатах анализа обезличенных данных за первое полугодие 2020 г. 50 компаний малого и среднего бизнеса [1, 2]. Такие высокие показатели обусловлены двумя предельно обобщенными проблемами: первая – на флэш-накопителях можно унести то, что не следует уносить, а вторая – на них можно принести то, что не следует приносить. Для обеих проблем разработчики программного обеспечения предлагают свои решения. Решения эти различны по качеству и базовым принципам, однако ни одно из них не обеспечивает возможности комфортной и в то же время безопасной работы в организации с USB-накопителями, ведь качественная нейтрализация угроз, связанных с использованием интерфейса USB, достигается посредством гибкого сочетания функций мониторинга и контроля доступа к устройствам, подключаемым через интерфейс USB, и управления потоками данных на стороне самого интерфейса.
Зачастую такие решения предполагают установку аппаратных идентификаторов на носителях, что ограничивает в целом возможность подключения устройства или, наоборот, разрешает: либо все подключения разрешены, либо запрещены, что противоречит смыслу диспетчеризации и существенно осложняет работу как обычным пользователям, так и администраторам систем. К тому же существуют некоторые сферы направленности работ компаний, где есть проблема передачи данных из незащищенной среды в полностью изолированный сегмент информационной системы посредством реализации односторонней передачи информации – исключительно со съемных носителей на автоматизированное рабочее место, с ограничением его взаимодействия с USB-накопителями в обратном направлении.
Литературный и технологический обзор
Проблема управления потоками данных в корпоративной предпринимательской среде в условиях активного становления и развития цифровой экономики, сопровождающегося ростом угроз в информационном пространстве, имеет весьма высокую степень важности.
В статье А. Д. Ахметбекова и А. В. Доля предлагается для диспетчеризации данных при использовании съемных носителей применять однонаправленные каналы передачи данных. Благодаря этому исключается возможность обратной передачи данных, что обеспечивает надежное соединение сегментов информационных систем с разными уровнями хранения и обработки информации. Предложенное решение препятствует физическому перенаправлению сигнала и предотвращает изменение настроек безопасности или правил межсетевых экранов [3].
В исследовании С. Н. Гончарова, С. Ю. Соколова и В. Н. Фомченко [4] отмечается, что наилучшую защищенность автоматизированной системы обеспечивают системы на основе специализированных программно-аппаратных средств, которые поддерживают оригинальный протокол обмена информацией. В исследовании говорится, что для организации безопасной передачи данных между персональным компьютером и внешними объектами необходимо специальное согласующее устройство – модуль управления, и на такой модуль в общем случае должны быть возложены следующие функции:
– наличие гибкого, быстро адаптируемого алгоритма, позволяющего изменять функциональные возможности модуля в зависимости от предъявляемых требований;
– обеспечение совместно с персональным компьютером идентификации и аутентификации пользователей;
– ввод и хранение (совместно с внешними устройствами) необходимой ключевой информации и индикация требуемых параметров;
– обеспечение безопасности конфиденциальной информации, циркулирующей как внутри модуля, так и при передаче внешним устройствам;
– хранение результатов аудита совершаемых санкционированных и несанкционированных операций.
Статья А. В. Архангельской, В. Г. Архангельского и В. В. Калмыкова [5] посвящена изучению характеристик программного макета, моделирующего взаимодействие между участниками обмена данными через однонаправленный шлюз. Авторы отмечают, что на сегодняшний день существует сравнительно немного аналогичных решений, и ни одно из них не гарантирует надежную однонаправленную передачу значительных объемов данных в автоматическом режиме. Обычно, стремясь упростить реализацию и повысить скорость передачи, производители используют протокол UDP, который не требует предварительной установки соединений между участниками обмена. Потеря отдельных пакетов в таком сценарии не ведет к повторной передаче всего сообщения целиком – достаточно передать лишь недостающие фрагменты, что повышает эффективность использования доступной полосы пропускания. Тем не менее этот подход противоречит принципу строгой однонаправленности передачи данных через шлюз, создавая потенциальную угрозу формирования канала утечки информации [5].
Вопрос актуальности применения однонаправленных шлюзов передачи данных освещен в работе А. Г. Воронцова и С. А. Петунина [6]. Авторы утверждают, что применение устройств такого класса, как DataDiode, позволяет безопасно перемещать информацию из открытых источников без каких-либо маркеров защиты в закрытый сегмент сети, а также осуществлять несогласованное управление сервисами внутри закрытого сегмента, отдавая команды управления из открытого сегмента сети [6]. Однако отсутствие обратной связи порождает целый ряд технических трудностей: ключевой при этом становится проблема подтверждения подлинности полученных данных, которая зачастую играет решающую роль в обеспечении основных сервисов безопасности.
Анализ уже имеющихся на рынке решений однонаправленной передачи данных представлен в таблице.
Сравнительный анализ имеющихся на рынке решений
Comparative analysis of the solutions available on the market
|
Характеристика |
Numa uGate |
Altell КОП–USB |
USB DataDiode |
|
Скорость передачи данных |
До 9 Мбит/с |
До 480 Мбит/с |
|
|
Совместимость |
Windows, Linux |
Windows |
|
|
Интерфейс передачи данных |
USB |
||
|
Фильтрация |
– |
– |
– |
|
Аудит |
|||
|
Программное конфигурирование |
|||
Промышленные образцы имеют ряд недостатков, таких как невозможность фильтрации передаваемых данных, аудит передачи файлов, разграничение доступа, т. к. они предназначены для широкого круга организаций [7, 8].
По результатам анализа существующих промышленных образцов можно утверждать, что в настоящее время на рынке нет готовых решений, удовлетворяющих требованиям руководящих документов в области защиты информации и организации информационного потока между доверенной средой и внешним источником информации с использованием шлюза безопасности. Промышленные образцы имеют эффективную аппаратную реализацию, но не обладают программными средствами защиты. Модификация существующих шлюзов невозможна, поскольку все механизмы передачи информации являются закрытыми [9].
Таким образом, становится актуальной разработка новой реализации шлюза защищенной однонаправленной передачи файлов, обладающего функциями аутентификации, разграничения доступа, фильтрации на основе анализа, аудита и логирования событий. Совокупность способов управления потоками данных, предлагаемых в качестве решения, позволит обеспечить необходимый уровень защиты информации, гарантируя соблюдение требований по ранению информации ограниченного доступа на объектах информатизации.
Аппаратная и программная реализация программно-аппаратного комплекса
На основе анализа существующих примеров шлюзов однонаправленной передачи файлов было принято решение сформировать требования к функционалу разрабатываемого программно-аппаратного комплекса (ПАК). Предлагаемый ПАК должен быть кроссплатформенным и обладать клиент-серверной архитектурой, интерфейс должен быть простым и интуитивно понятным. Аппаратная часть при этом должна быть либо российского производства, либо из доступных рынков. Согласно вышеперечисленным требованиям, структура АС (автоматизированной системы) и разрабатываемого ПАК должна иметь вид, представленный на рис. 1.

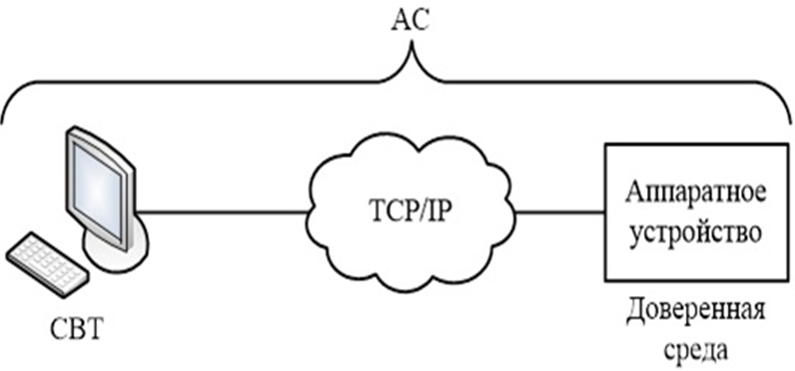

Рис. 1. Архитектура проектируемого программно-аппаратного комплекса:
СВТ – средство вычислительной техники; TCP/IP – протокол передачи данных
Fig. 1. Architecture of the projected hardware and software complex:
СВТ – computer technology tool; TCP/IP – data transmission protocol
Работа ПАК обеспечивается путем клиент-серверного взаимодействия через протокол TCP/IP. Серверная часть отвечает на поступающие запросы со стороны клиента. Для этого обеспечивается сетевое взаимодействие между клиентом и сервером посредством сетевого кабеля типа Ethernet (рис. 2).
Рис. 2. Модель сетевого взаимодействия шлюза с доверенной средой
Fig. 2. The gateway's network interaction model with a trusted environment
Комплексный механизм защищенной однонаправленной передачи файлов состоит из двух частей программного обеспечения, одна (серверная) из них устанавливается на СВТ), а вторая (клиентская) – на аппаратную платформу шлюза безопасности. Каждая из частей имеет свои требования к разработке и функционалу.
Серверная часть должна:
– осуществлять передачу данных, сервер должен находиться в режиме прослушивания по протоколу User Datagram Protocol (UDP);
– обеспечивать правильную идентификацию запросов, принимаемых клиентом, соответственно, необходим единый Application Programming Interface (API);
– производить сигнатурный анализ и антивирусную проверку, помещая нелегитимные данные в карантин;
– обеспечивать разграничение доступа посредством анализа соответствия серийных номеров носителей информации и уникальных идентификаторов пользователей информационной системы.
Возможность фильтрации передаваемых данных реализуется следующим образом: для распознавания типа файла предлагается использовать сигнатурный анализ файлов. Сигнатурный является основным алгоритмом анализа файлов, используемых для выявления наличия вредоносного программного обеспечения, определения типа вирусной угрозы и способов ее устранения. Сигнатура представляет собой уникальный формализованный признак, характерный исключительно для конкретного типа файла или программы. Этот признак должен быть максимально специфичным, чтобы минимизировать вероятность ошибочного распознавания. Примером сигнатуры может служить последовательность байтов, такая как «E2 E3 BA C2 ? ? FF ? ?», или специальный маркер, определяемый условием, например, первый байт, выходящий за пределы таблицы символов ASCII, считается концом тестового файла. Типы файлов часто определяются по особенностям структуры их заголовков, например исполняемые файлы формата PE или графические файлы. В интерфейсе администратора фигурирует возможность выбора типа разрешенных файлов, доступ к которому обеспечивается путем аутентификации пользователя как администратора. Так, для аудита переданных с USB-носителей данных, а также разграничения доступа выявлены следующие функции: регистрация учетных записей сотрудников, регистрация эксплуатируемых ими съемных носителей информации, регистрация фактов передачи файлов. В совокупности данные функции должны фиксировать информацию о серийном номере съемного носителя, данные сотрудника, за кем зарегистрирован данный носитель, дату и время использования носителя, а также информацию, которая была передана.
Клиентская часть должна:
– поддерживать единый API с сервером;
– проверять наличие на съемный носитель информации (СМНИ), подключаемого к шлюзу безопасности, специального корневого раздела, содержащего файлы для передачи на СВТ;
– предоставлять доступ к функционалу системы по уникальным токенам (логин и пароль);
– принимать от сервера допущенные к передаче файлы.
Применение предлагаемой реализации программно-аппаратного механизма защищенной однонаправленной передачи файлов позволит обеспечить необходимый уровень разграничения потоков данных и гарантировать соблюдение требований по хранению информации на объектах информатизации, а процесс односторонней передачи таких данных с СМНИ на СВТ достигнет условия максимальной безопасности. Также разработанный шлюз управления потоками данных несет в себе возможность масштабирования за счет использования сетевых технологий, что поможет расширить область применения данного средства.
Разработка алгоритма функционирования программно-аппаратного комплекса однонаправленной передачи данных
При разработке алгоритма функционирования программно-аппаратного шлюза защищенной однонаправленной передачи файлов с USB-носителя, подключаемого к СВТ, необходимо учитывать сформулированные требования к функциям данного комплекса. На основании вышеизложенного была разработана структурная схема ПАК (рис. 3).
Рис. 3. Структурная схема программно-аппаратного комплекса
Fig. 3. Block diagram of the hardware and software complex
Клиентская часть устанавливается на компьютер и предназначена для приема файлов, передаваемых со стороны серверной части, просмотра журнала принятых файлов, а также управления функциями администратора модуля фильтрации, принимаемых файлов. Алгоритм работы ПО, устанавливаемого на персональный компьютер, представлен на рис. 4.
Клиентская часть является совокупностью следующих модулей:
– модуль работы с файлами на персональной ЭВМ предназначен для сохранения принятых файлов в директории ЭВМ;
– модуль приема файла предназначен для непосредственного приема обрабатываемой информации от сервера в сторону клиента;
– модуль просмотра журнала позволяет просматривать данные аудита. Журнал отображает список переданных файлов, время и дату передачи,
а также размер переданного файла;
– модуль обмена сообщениями «Клиент – Сервер» предназначен для создания запросов с клиентской части и обработки ответов, принятых от серверной части;
– модуль администратора предназначен для администрирования панели фильтрации. Позволяет включать/отключать фильтрацию, выбирать список разрешенных сигнатур из предложенного списка;
– интерфейс пользователя предназначен для управления всеми функциями клиентской части и, соответственно, для их наглядного отображения;
– модуль приема/передачи сообщения предназначен для отправки запросов в сторону сервера и приема ответов, пришедших в сторону клиента от сервера.
Предназначением серверной части являются обработка получаемых от клиента сообщений, считывание и отправление затребованных файлов, ведение журнала переданных файлов, фильтрация передаваемых файлов в соответствии с настройками фильтра, проверка и выполнение функций администрирования фильтрации запрашиваемых файлов. Алгоритм работы ПО, устанавливаемого на компьютер, представлен на рис. 5.

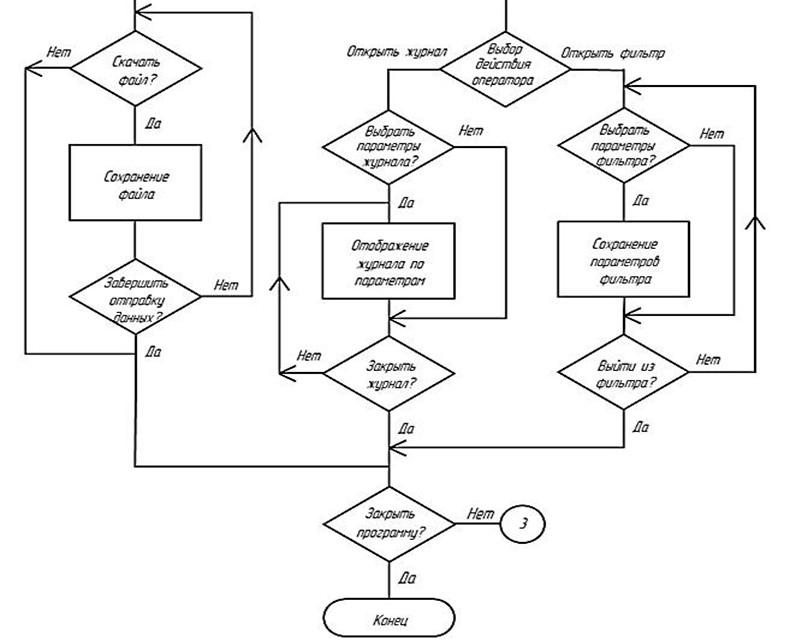

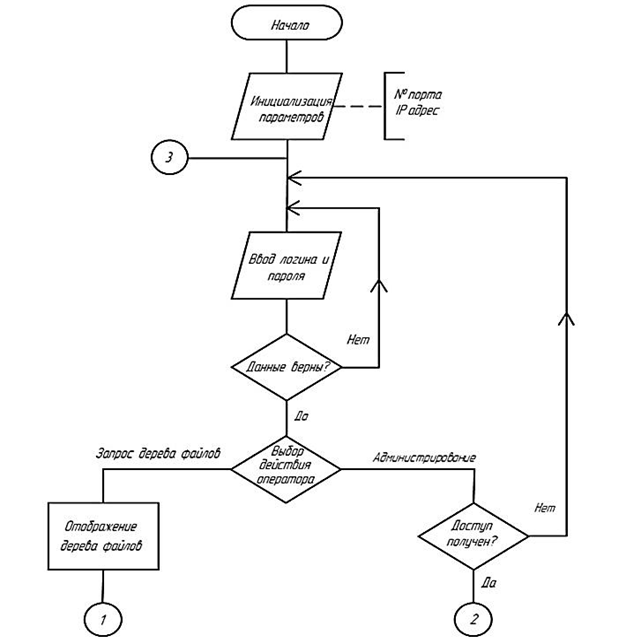

Рис. 4. Часть алгоритма работы клиентского ПО
Fig. 4. Part of the client software algorithm
Рис. 5. Часть алгоритма работы серверного ПО
Fig. 5. Part of the server software algorithm
Серверная часть является совокупностью следующих модулей:
– модуль передачи файла предназначен для передачи обрабатываемой информации между сервером и клиентом;
– модуль работы с файлами на носителях предназначен для работы с содержимым съемного носителя. Данный модуль отвечает за считывание данных и дерева файлов, запрашиваемых со стороны клиента;
– модуль выполнения функций администратора предназначен для проверки правильности введенного пароля пользователем, смены пароля по требованию;
– модуль обмена сообщениями «Клиент – Сервер» предназначен для обработки запросов, принятых от клиента, и формирования ответов на соответствующие запросы;
– модуль фильтрации и аудита является подсистемой разграничения доступа к передаваемым файлам. Данный модуль при запросе файла обращается к параметрам фильтра. Если файл подходит под критерии параметров фильтра, файл передается на клиентскую часть. Каждый факт передачи файлов фиксируется в журнале логов.
Разработанные структурная и функциональные схемы позволяют определить полный список зависимостей между модулями системы, а также определить условия их взаимодействия. Составленные алгоритмы работы клиентской и серверной частей ПО описывают логику работы программно-аппаратного шлюза управления потоками данных при работе с внешними носителями.
Заключение
Предложена структура и функциональные особенности работы программно-аппаратного комплекса обеспечения защиты управления потоками данных при работе с внешними носителями на основе технологии однонаправленного шлюза данных. С учетом сформированных требований к функционалу программно-аппаратного комплекса был разработан алгоритм функционирования серверной и клиентской части программного средства, осуществлен и обоснован выбор аппаратной платформы для реализации серверной части, разработаны соответствующие рекомендации для реализации программно-аппаратного комплекса на любой платформе.
